Essiccatore del Campione
Tubo di essiccazione del campione (QT01135-K)

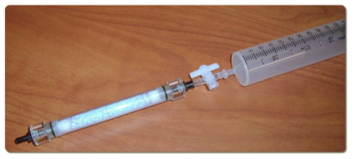

- Da usare anteponendolo alla siringa contenente il campione di espirato in modo da rimuovere la maggior parte dell’umidità
- Sostituire l’essiccante quando i granuli blu rimasti nel tubo di essiccazione del campione avranno raggiunto da un mezzo a 3quarti del volume.
- Attenzione: riempire il tubo soltanto con Dietrite con indicatore da 10/20 Mesh
Informazioni sulla manutenzione

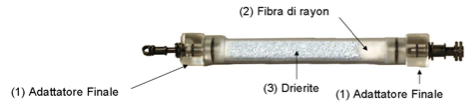

- Per sostituire la Drierite, girare ed estrarre ambedue gli adattatori finali (1) della cartuccia per rimuoverli; estrarre quindi il batuffolo fi fibra di rayon (2) e cambiarlo.

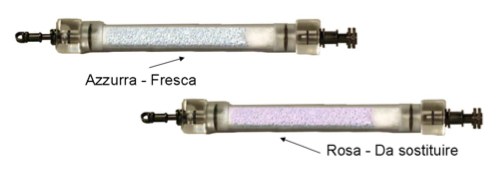

- L’essiccante scaricato (rosa) può essere tolto e sostituito con Drierite con indicatore da 10/20 mesh (blue).
- La fibra di rayon ed i tappi possono essere poi rimessi al loro posto in modo tale che il tubo sia pronto per essere riutilizzato.
- Quando il tubo di essiccazione del campione non è utilizzato, tenerlo tappato con gli appositi tappi Luer o mantenerlo in un recipiente a tenuta d’aria.
Attenzione!
La Drierite fresca usata nel tubo di essiccazione QuinTron (QT01135-K) può assorbire la CO2 dal campione dell’espirato del paziente.
Poichè il MicroLyzer modello SC utilizza la concentrazinoe di CO2 come punto di riferimento per la correzione dell’H2 e della CH4, l’assorbimento della CO2 può portare ad un fattore di correzione inaccurato, a meno che la Drierite non venga condizionata come segue:
Iniettare 60cc di QuinGas-3 nel foro di ingresso del tubo di essiccazione riempito con Drierite fresca. Questo condizionerà la Drierite e annullerà gli effetti dell’assorbimento della CO2 nel tubo di essiccazione, per un utilizzo successivo dello stesso per i campioni dei pazienti.
Nuovo prodotto SivRite™-4 (QT01154-C)

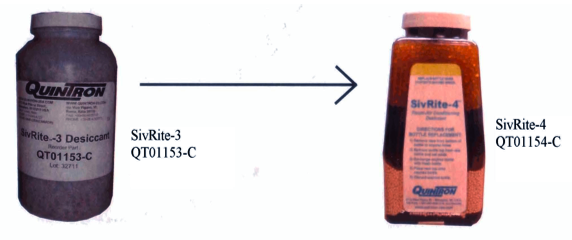

La QuinTron ha sostituito la SivRite™-3 (QT01153-C) su tutti gli strumenti.
La SivRite™-4 aumenta la capacità di condizionamento
La nuova confezione, nella quale i singoli differenti componenti sono separati, sostituisce anche il No-Pressure Tube posto sulla parte superiore dei Microlyzer 12i, DP, SC.
Per la “prima” fornitura riceverete anche il Tubing Assembly, SIV-4 (QT02509) formato da:
- Un tubo in polietilene di 30 cm di lunghezza con agli estremo due attacchi Luer (maschio).

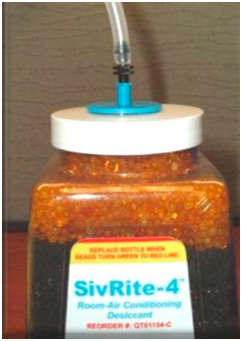

- Un tappo bianco per la SivRite-4 forato al centro con un attacco Luer (femmina) saldato.

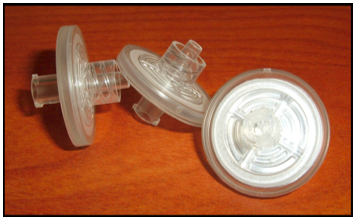

- Un filtrino di rimozione della polvere sottile.
Mantenete il suddetto Tubing Assembly per le prossime forniture di SivRite-4

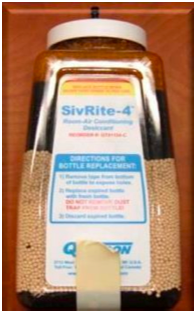

Il nuovo contenitore della SivRite-4 ha un foro di accesso dell’aria in basso sulla parte frontale sotto l’etichetta, coperto da una linguetta di Nastro biadesivo. Quando si attiva la pompa dell’aria del MicroLyzer rimuovere il nastro e liberare il foro di ingresso per permettere l’ingresso dell’aria.
Collegate il tubo proveniente dal tappo della SivRite-4 all’ingresso dell’aria del Microlyzer anteponendovi il filtrino di rimozione della polvere.
Nuova Valvola Prelievo Gas
Prelievo del gas di calibrazione dalla bombola di QuinGas.
- Rimuovere il tappo bianco dalla bombola
- Collegare la valvola ad una via alla siringa da 35 ml.

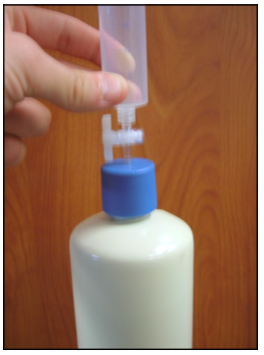

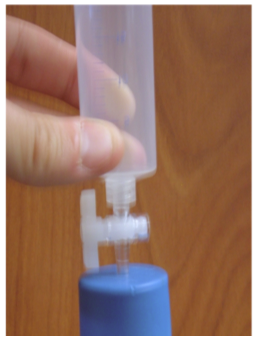

- Inserire la valvola di trasferimento BLU sul collo filettato posto sopra la bombola di Quingas. Non spingerla ancora verso il basso!
- Inserire la siringa collegata al rubinetto ad una via nell’attacco Luer situato sulla valvola di trasferimento. Assicuratevi che il rubinetto sia APERTO.
- Premere verso il basso Lievemente e delicatamente la valvola BLU per riempire la siringa con 20 ml di gas di calibrazione.
- Chiudere la valvola e rimuovere la siringa collegata al rubinetto ad una via; la valvola di trasferimento deve, inoltre, essere rimossa dalla bombola di Quingas quando la stessa non viene utilizzata.

Attenzione!
La mancata rimozione della valvola di trasferimento può causare una perdita del gas di calibrazione.
Istruzioni per l'avvio di un BreathTracker
PER INIZIARE…
Queste Istruzioni vi aiuteranno ad installare il vostro nuovo BreathTracker.
Per maggiori informazioni fare riferimento al manuale di istruzioni ed al CD-ROM contenuto nell’imballaggio dello strumento.
Se avete qualche domanda riguardante le istruzioni o avete bisogno di assistenza contattateci.
SPECTRA2000 S.R.L Servizio Clienti:
Viale Battista Bardanzellu 30/B
00155 Roma
Tel: +39 06.4067873
Fax: +39 06. 4065151
E-mail: support@spectra2000.it
- Estrarre con attenzione lo strumento dall’imballaggio, conservando la scatola ed il materiale di imballaggio per una eventuale spedizione futura presso i nostri laboratori di Roma.
- Mettere lo strumento su una superficie piatta.
- Connettere il cavo di alimentazione allo strumento ed inserire la spina nella presa di corrente appropriata.
- Collegare i filtri che agiscono da trappola per l’acqua e la polvere, all’attacco Luer di ingresso del campione così come a quello posto sul retro dello strumento con la scritta Air – in.
- Collegare la bottiglia di SivRite™-4 alla trappola dell’acqua/polvere posta sul retro dello strumento. (rimuovere il nastro dal fondo della bottiglia).
- Inserire il cestello porta SivRite nelle fessure dello strumento, e quindi inserire la bottiglia della SivRite™-4 nel cestello.
- Accendere lo strumento con l’interruttore generale.
- Attivare la pompa con l’apposito interruttore.
- Lasciare che lo strumento si stabilizzi in temperatura per almeno 8 ore prima di provare ad eseguire una calibrazione o di avviare un’analisi dei campioni dei pazienti.
- Leggere con attenzione il manuale di istruzioni ed usare le informazioni fornite con il CD di corredo.
|
